一、起毛起球是怎么誕生的

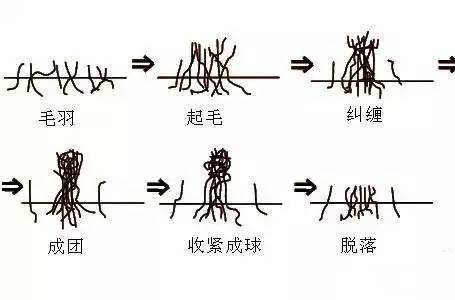

   大致分為三個階段 起毛、起球和脫落。來張抽象派畫作解釋以下：



起毛：織物摩擦摩擦摩擦，纖維端頭探出了小腦袋，產生毛絨。起球：毛絨們經過一番糾纏，形成小球球。脫落：連接球球和織物的纖維，“啪”地斷掉了。

    導致起球原因：①由于機械作用將纖維拉伸至織物表面，并形成茸毛；②茸毛纏結成球，通過固著纖維和織物表面相連；③短纖維由于磨擦、洗滌、穿著和清潔過程中，很容易將纖維帶至表面而形成小球。

二、影響抗起毛球性能的因素

    纖維長度和細度、低捻度、多毛和膨松的紗線，單根紗、織造類型及所用的整理劑種類等，都會促使纖維起球。如果形成卷球的速度大于脫落的速度，球將堆積在表面。成球的速率與紗線中纖維的數量、長度、橫截面、紗線念度、織物結構等有關；任何可使纖維滑向紗結表面的因素都可加快成球速率。

具體影響因素如下：
   （1）纖維長度越長，起球越少；因為凸出在單位面積上的纖維末端較少，而且長的纖維也可以被更牢固地固定在紗線上。
    （2）較粗纖維有剛性，不易起球。
    （3）橫截面呈賀形且表面光潔可使纖維很容易滑移至織物表面，從而易起球；不規則的橫截面可降低起球趨勢。
    （4）低強度纖維可提高小球脫落速度。
    （5）高卷曲可減少起球。
    （6）噴氣較環錠紡的紗線好。環錠紡紗，較長的纖維較長的纖維傾向于集中在紗線中間，而較短的則在外側，從而導致起球；氣流比環錠紡的紗線更差。
    （7）支數越細，越不易起球。而滌/毛混紡織物例外，相比同混紡比織物，紗線越細，表面滌綸更多，則更易球。
    （8）捻度大，纖維間抱合力大，可使紗線更緊密，降低了纖維的可滑移移性，從而減少了起球。單紗線織物比雙股紗線的易起球。
    （9）在緄紡織物中，滌綸含量越高，則越容易起球。
    （10）紗線表面光潔毛羽少，則起毛起球現象就少。
    （11）針織物結構較疏松，同時暴露的紗線表面積大，比機織物易起球；同一類織物，組織結構愈緊密愈不容易起毛起球。組織結構不同，表面平整度也不同．表面凹凸不平的織物易起毛起球，如提花織物、羅紋織物相對來說易產生起毛起球現象混紡織物；由于組成織物的纖維理化特性有差別，有時比單純一種纖維組成的織物更容易產生起毛起球現象。

（12）對于服裝而言，其起毛起球狀況與紗線及織物在各道加工工序中受到的摩擦力、張力以及染料、助劑、染整工藝等物理、化學條件相關連。加工工序越長．所受到的摩擦力、張力越大，化學作用時間也越長，纖維末端就越容易滑移出來。

（13）服裝的功用不同，起毛起球狀況則差別很大。一般來說，在服用過程中，如所經受的摩擦越大，其起毛起球現象也就越嚴重，特別是有些特殊行業所用的服裝。

三、紡織專業針對抗起球性能的研究

    大致從兩個方面入手：是否容易起球（即扼殺在搖籃里）+毛球是否容易脫落（即戰斗力如何）一些后整理技術可以有效抗毛球。燒毛、剪毛處理；刷毛處理；滌棉織物 + 熱定型 / 樹脂整理；毛滌織物縮絨后，羊毛纖維趨向表面，減緩起球。

四、防止起毛起球的整理方法：

    防止起球的方法較多，染色前、染色中的方法有如改變纖維的結構、成分與性能，改變紗線的紡紗工藝及織物結構，改變染整工藝等，但一般習慣于布匹和成衣漂染后整理，其方法有：

1、生物拋光（生物整理）

生物拋光是用纖維素酶改善纖維素纖維（再生纖維）織物表面的整理工藝，以達到持久的抗起毛起球作用，增加織物的光潔度和柔軟度。生物拋光去除從紗線表面伸出的微細纖維，織物表面絨毛大大減少，變得光潔而不會起毛起球(酶的水解和機械的沖擊共同去除了織物表面的毛絨和纖維的末梢，使織物組織變得更清晰，色澤更明亮)。實踐證明此種方法對降低起毛起球的效果是持久的，因為纖維的末梢被除掉而不是在原處被覆蓋，但要注意此法會對織物強力有一定損失及部分失重。對棉及滌綸/纖維素纖維混紡織物，采用纖維素酶；羊毛或滌綸/羊毛混紡織物采用合適的生物蛋白酶進行拋光處理。所以必須嚴格控制工藝條件，否則會造成酶失活或嚴重損傷、嚴重失重，而且大批量織物也不太適宜(有缸差)，所以一些針織物染整廠不愿應用此法。

2、輕度縮絨法（用于羊毛織物，如：羊毛衫、羊毛針織品）

羊毛衫等針織品經過輕度縮絨后，其毛纖維的根部在紗線內產生氈化，纖維之間相互糾纏，因此增強了纖維之間的摩擦系數，使纖維在遭受摩擦時不易從紗線中滑出，進而使羊毛衫等織物的起球現象得以減少。目前，一般對精紡羊毛衫等織物通過輕度縮絨以提高其抗起球效果。

3、樹脂整理法

   （1）整理原理

    樹脂是各種各樣的聚合物，利用樹脂在纖維表面交鏈網狀成膜的功能，使纖維表面包裹一層耐磨的樹脂膜，此樹脂膜使纖維的滑移減弱；同時，樹指均勻地交鏈凝聚在紗線的表層，使纖維端粘附于紗線上，摩擦時不易起球，因而可有效地提高羊毛衫的抗起球性。

   （2）樹脂的選擇

    所選樹脂必須要與纖維有較大的粘合力，同時本身也應有一定的強力，整理后要有較好的彈性和滑爽而不粘膩的手感，粘結膜不影響染料的色牢度和光澤。對人體皮膚無刺激；無異味；樹指性能穩定，應用方便。

 目前，一般的樹脂(丙烯酸脂自身交聯型樹指)已不能滿足客戶對織物的高要求，因為有的抗起毛起球劑(樹脂)存在處理后手感變硬，強力下降，被處理物色光發生變化，有的樹脂必須進行高溫焙烘等問題。國外已逐步淘汰，逐步發展新一代的抗起毛起球劑，其主要代表產品為聚氨酯系的高分子物和有機硅酮樹脂，已廣泛應用于紡織品的抗起毛起球整理。
